Technikum Werkstoffumformung

Walzeinrichtungen

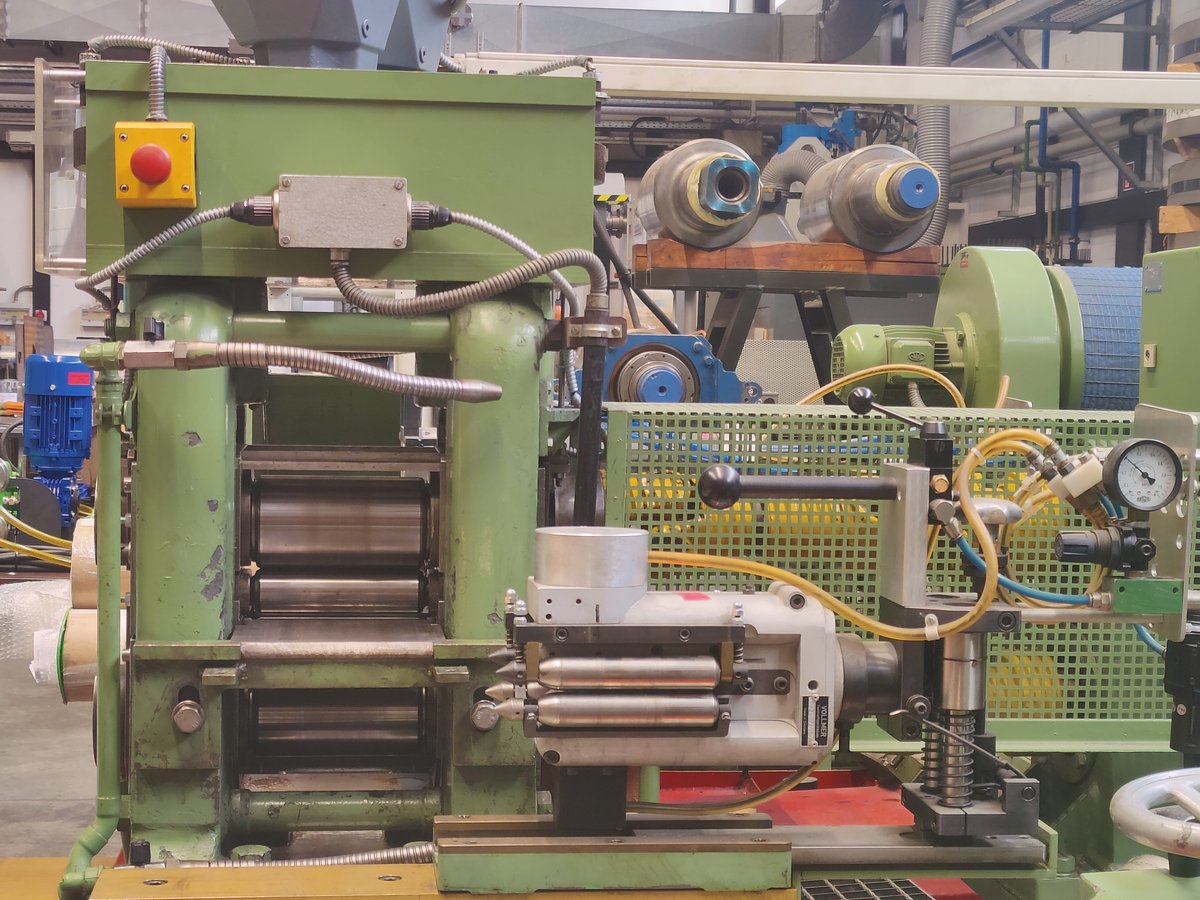

Duo-/Quarto-Kaltwalzwerk 6"

Walzendurchmesser:
      Duo
      Quarto
Walzkraft:
Walzgeschwind.:
Haspelzüge:
Banddicke:
Bandbreite:

Walzöl- und Emulsionsbetrieb
Antrieb: 2x30kW+2x40kW


bis 150mm
bis 50mm
400kN
0-1,25/2,5 m/s
1,5-30kN
3,0-0,8mm
max. 150mm

Duo-Warm/Kaltwalzwerk 8"

Walzendurchmesser:
Walzenbreite:
Walzgeschwindigkeit:
Haspelzüge:
Banddicke:
Bandbreite:
Antrieb: 2x 19,7kW
180mm
300mm
13,7/26,4 m/min
200mm
5,5-1,0mm

Duo-Walzwerk 10"

Walzendurchmesser:
Walzenbreite:
Walzkraft:
Walzgeschwindigkeit:
Walzendrehzahl:

Bandbreite:
Antrieb: 2x 80kW

250-290mm
350mm
1800kN
0,05-0,73 m/s
min. 4,0 min-1
max. 48,3 min-1
300mm

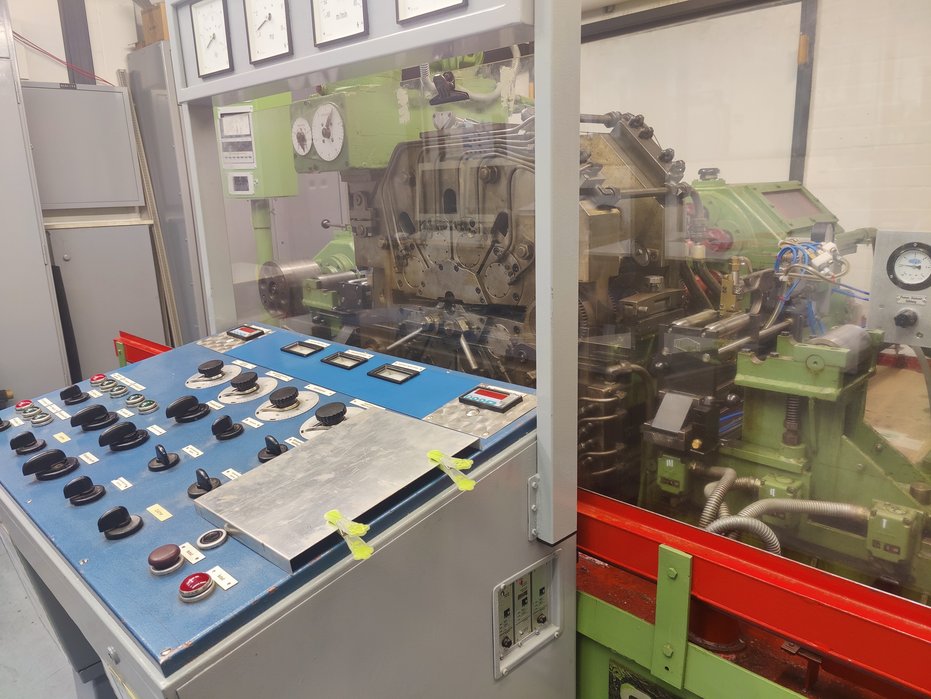

20 Rollen-Folienwalzwerk

Walzendurchmesser:
      Arbeitswalzen
      Stützwalzen
Walzenbreite:
Walzkraft:
Walzgeschwind.:
Banddicke:
Bandbreite:
Haspelscheiben:

Antrieb: 2x4,3kW & 1x19kW


10,5/15mm
100mm
140mm
100kN
0-60m/min
1-0,005mm
25-110mm
200mm

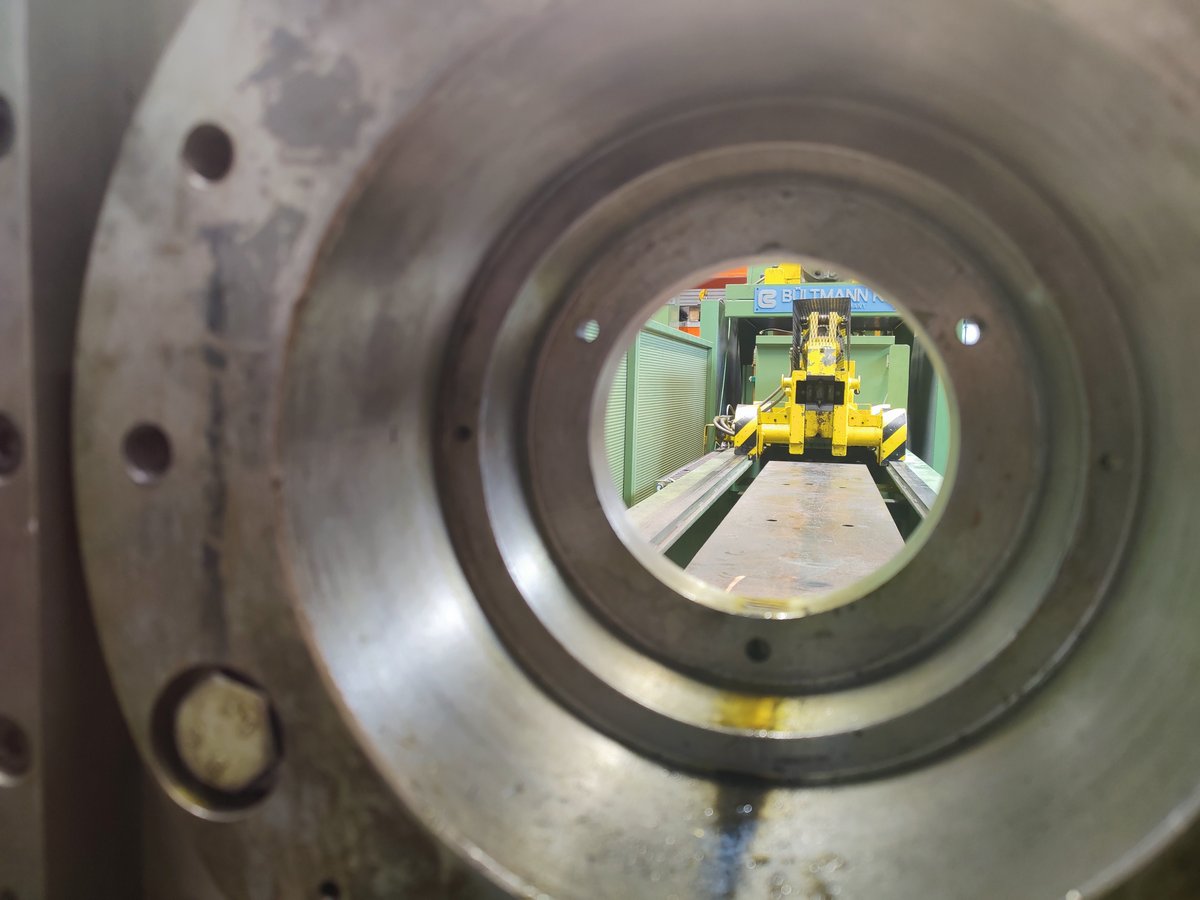

Tiefzieh- und Strangpress-, Draht- und Rohrzieheinrichtungen

Elektrohydraulische Tiefziehpresse

in 4-Säulen-Bauweise
Gesamtpresskraft:
Blechhaltekraft:
Tischgröße:




2500kN
0-800kN
1000x1000mm

Stufenlose Geschwindigkeitsregulierung
Einrichtungen für Strangpressversuche bis 3m Austrittsläge

Ziehbank

Drahtdurchmesser:
Ziehlänge:
Antrieb:
9-0,5mm
5200mm
3kW

3-stufiges Getriebe, handschaltbar

Einfach-Ziehblock

Drahtdurchmesser:
Ziehgeschwindigkeit:
12-1,5mm
0-5m/s

Doppelziehblock

Ziehgeschwindigkeit:
Drahtdurchmesser:
0-8m/s
5,5-0,8mm

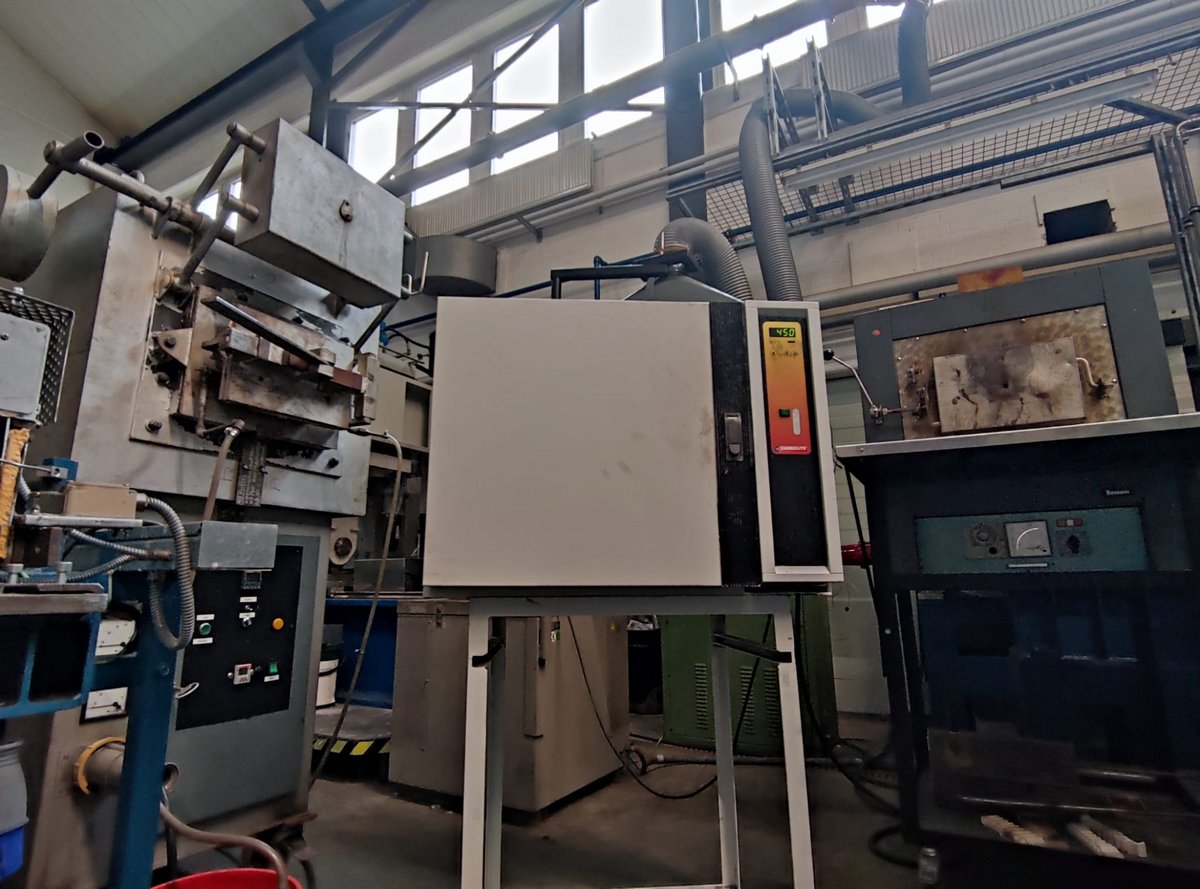

Öfen und Erwärmungsanlagen

Diverse temperaturgeregelte Muffelöfen mit Tmax bis 1100°C

Coilofen
Ofenraum:
Tmax(techn):

elektrische Temperaturregelung (6-fach stückweise linear)

Leistung: 18kW


500x1000x500mm
1400°C (trocken)
1150°C (feucht)

Konduktivanlage

Probenabmessungen:
Blech:

Rund:
Brauseeinrichtung:
Schutzgasbetrieb:
Tmax:
Regelung:


10x30cm (max.20x30cm)

1-10mm dick
30cm lang, (5-10mm)
ja
ja
1200°C
Regler programmierbar mit bis zu 16 Rampe-Temperatur-Segmenten
Temperaturanstieg>1000K/s

Software erlaubt Programmierung mehrfacher Rampe-Zieltemp.-Haltedauer-Zyklen

Leistung: 50kW (50A)
