Direct Strip Casting

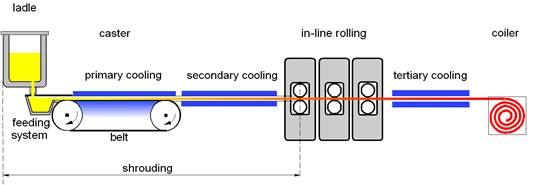

Beim DSC-Verfahren wird der flüssige Stahl über ein Zuführsystem auf ein umlaufendes von unten intensiv mit Wasser gekühltes Gießband aus Stahl gegossen, s. Bild 1. Nach der Erstarrung der Stahlschicht durchläuft das 8-15 mm dicke Band eine Wärmeausgleichs- / Sekundärkühlzone, so daß das anschließende z.B. 3-stufige In-line Warmwalzen bei den Temperaturen erfolgen kann, die für die Einstellung von Werkstoffeigenschaften geeignet sind. Die nachgeschaltete Kühlstrecke sowie die Coileinheit sind Stand der Technik.

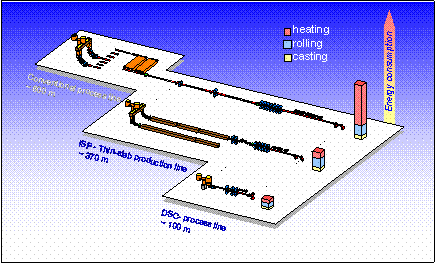

• Einer der wesentlichen Vorzüge dieser Bandgießtechnologie liegt in den geringeren Investitions- und Produktionskosten, die sich aus dem kompakten Anlagendesign bei gleichzeitig hoher Produktivität ergeben. In Bild 2 sind Anlagenauslegungen zur Warmbandherstellung für jeweils gleiche Produktivität dargestellt.
• Aufgrund der langen Primärkühlzone auf dem Gießband und der fehlenden Reibung zwischen aufgebrachtem Stahl und dem Gießband können beim DSC-Verfahren prinzipiell sehr hohe Gießleistungen (ca. 280 t/h bei 1 m Gießbreite) auch im Vergleich zum Brammenstrangguß erreicht werden.
• Durch In-line-Walzen ohne Wiedererwärmung und durch Reduzierung der Verformungsarbeit auf das erforderliche Maß ergeben sich erhebliche Energieeinsparungen.
• Zur Einstellung der mechanisch technologischen Werkstoffeigenschaften ist für den Großteil der Stahlwerkstoffe eine Warmumformung von 60-80% notwendig und hinreichend. Die Gießdicke von 8-15 mm erlaubt eine solche Warmverformung, wobei ca. 90% des Dickenspektrums einer typischen Warmbreitbandstraße abgedeckt werden kann.
• Die im Vergleich zum konventionellen Prozeß rasche Erstarrung des Bandes ergibt ein vorteilhaftes feines Erstarrungsgefüge.
• Um eine Oxydation des heißen Stahles zu vermeiden, ist der gesamte Bereich von der Stahlaufgabe bis hin zum Warmwalzen eingekapselt, so daß eine Schutzgasatmosphäre eingestellt werden kann. Hierdurch wird nicht nur der Materialverlust reduziert, sondern es werden auch Qualitätsbeeinträchtigungen der Oberfläche vermieden.
• Das kontinuierliche In-line-Walzen bietet den Vorteil einer Vergleichmäßigung der Produktqualität und darüber hinaus die Möglichkeit zur Herstellung von dünnerem Warmband im Submillimeterbereich.
• Insbesondere ergeben sich aufgrund der Verfahrensmerkmale (schnelle Erstarrung, Gießen unter Schutzgas, kein Biegen des heißen Stranges) Perspektiven für die Herstellung interessanter, neuer Stahlwerkstoffe, die sich konventionell gar nicht oder nur schwer herstellen lassen.

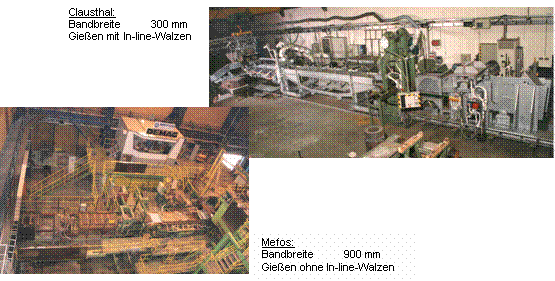

Zur Untersuchung des DSC Verfahrens wurde unter Mitwirkung der Salzgitter AG sowie der SMS-Demag AG an der TU Clausthal eine Pilotanlage zur Erzeugung von 300 mm breitem Band aufgebaut. Die Clausthaler Anlage wird von einem 1.3 t Induktionsofen mit flüssigem Stahl versorgt. Sie verfügt über die wesentlichen prozeßspezifischen Komponenten, einschließlich einer einstufigen in-line Warmverformung mit Coilbox zum Aufwickeln des gegossenen Bandes. Eine Anlage zum Vergießen von 900 mm breitem Band, allerdings ohne die Möglichkeit einer In-line-Warmverformung wird beim schwedischen Forschungsinstitut Mefos betrieben. Beide Anlagen, s. Bild 3, wurden im Rahmen von geförderten EGKS-Verbundprojekten von dem Konsortium bestehend aus der TU Clausthal, MEFOS, SMS-Demag, Thyssen Krupp Stahl, dem schwedischen Jernkontoret und der Salzgitter AG weiterentwickelt.

Im Rahmen dieser Projekte wurden an den Pilotanlagen geeignete Zuführungssysteme entwickelt und getestet, die eine gleichmäßige Schmelzenverteilung über die Breite des Bandes gewährleisten.

Die Stabilisierung des Gießbandes gegenüber thermischer Dehnung wird durch einen unter dem Gießband angelegten Unterdruck erreicht. Das Abstützungssystem unter dem Gießband wurde so ausgelegt, daß Reibungsverluste weitestgehend vermieden, eine begrenzte thermische Dehnung des Gießbandes zugelassen wird und eine ausreichende Kühlung durch Spritzwasser erfolgen kann.

Die Ausbildung der Oberseitenoberfläche des gegossenen Bandes hängt erheblich von der eingestellten Gasatmosphäre im Bereich der Gießmaschine ab. Sehr gute Oberflächen erhält man durch definierte Zugabe von CO₂ in eine Argonatmosphäre.

Der Einsatz von Seitenbegrenzungen, die zum gegossenem Band parallel mitlaufen, wird insbesondere bei den in einer Produktionsanlage zu erwartenden hohen Gießgeschwindigkeiten notwendig. Entsprechende Seitenbegrenzungen wurden erfolgreich getestet.

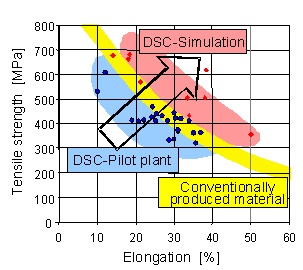

Die Materialuntersuchungen haben gezeigt, daß sich das nach dem DSC-Verfahren gegossene Band in-line warmwalzen läßt, so daß man bereits nach einem Walzstich ein ausreichend planes Band erhält. Im Gußgefüge wurden erwartungsgemäß keine Makroseigerungen gefunden. Mikroseigerungen treten in ähnlicher Größenordnung wie beim konventionellen Verfahren auf. Die mittlere Korngröße ist deutlich feiner als die der Bramme und Dünnbramme. Das Walzgefüge weist bereits nach einem Stich eine vergleichsweise hohe Duktilität und Festigkeit auf, s. Bild 4. Das experimentelle Simulieren eines dreistufigen In-line-Walzens ergab Materialeigenschaften, die mit denjenigen konventionell erzeugter Produkte vergleichbar oder besser sind. Die aus der unsymmetrischen Erstarrung (Unterseite/Oberseite) resultierende Unsymmetrie des Gußgefüges kann durch eine dreistufige Warmumformung beseitigt werden
